Savonius Balaton Vertical Windrotor Experiment & Workshop 2008-2018

Savonius Balaton = különbözö Modellek elkészítésének szemléltetése Experimental Werkstatt: Peter Borsanyi Techniker


Workshop - 05  Palástlemez elkészítése  >>>



Elkészítési sorrend:

  1. Anyag: 1,0 mm aluminium lemez, méretre vágva 41x61 cm - 3x.

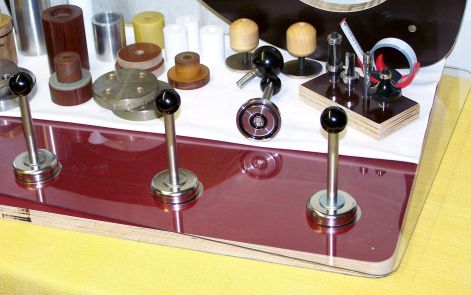

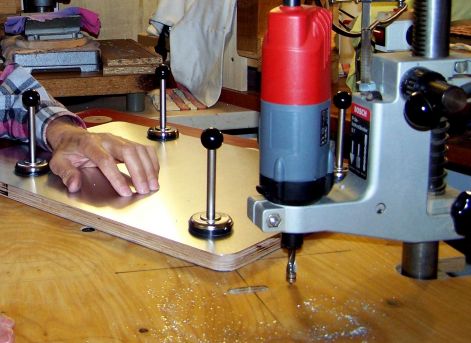

  2. Felsö élmaróval: a magnet-sablonon a végleges méret.
  3. A tábla éleinek: sorjázása + utáncsiszolás.
  4. A szükséges furatok: elörajzolása.
  5. A furatok elkészítése: 3,5 mm + 4,0 mm.
  6. Középvonalnál: 21x30 mm-es rés kívágása.
  7. Lemezek hengerítése: D=420 mm.
  8. Hengerítés utáni rádiuszra hajlítás: R= 40 mm/60° .
  9. Ellenörzés.

~~~~~~~~~~~~~~~~~~~~~~~~

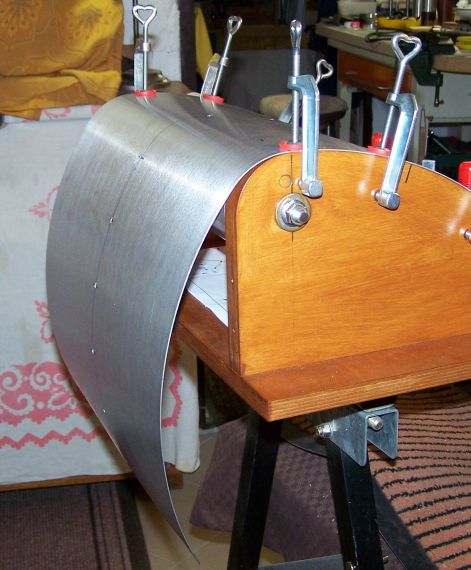

 Hengerítés utáni rádiuszra hajlítás: R= 40 mm/60° .

Igy fog kinézni a rádiusz-hajlítás > kezdete ...

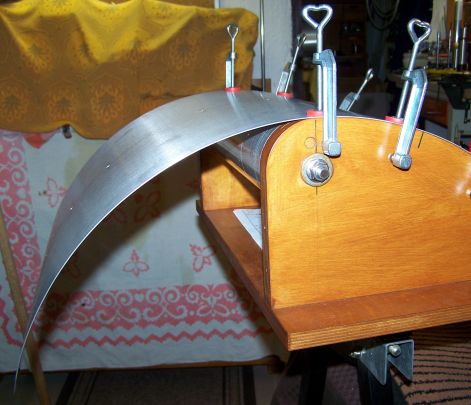

Hengerítés utáni rádiuszra hajlítás: R= 40 mm/60°.

... és a befejzése.

~~~~~~~~~~~~~~~~~~~~~~~~
